Reflow juotoskuljettimen nopeus selitetty: SMT-laadun ja suorituskyvyn optimointi

Reflow-juotoskuljettimen nopeus on yksi kriittisimmistä mutta usein aliarvioituista parametreistaSMT kokoonpano. Se vaikuttaa suoraan lämmönsiirtoon, juotosliitoksen muodostumiseen ja tuotannon kokonaistehokkuuteen. Väärin asetettu nopeus voi aiheuttaa vikoja, kuten kylmiä juotosliitoksia, liiallista tyhjenemistä, piirilevyn vääntymistä tai komponenttien vaurioita.



Tässä artikkelissa selitämme, mitä reflow-juotoskuljettimen nopeus on, miten se vaikuttaa juotoksen laatuun ja kuinka se optimoidaan todellisissa tuotantoympäristöissä{0}}perustaen käytännön kokemuksiaTECOON SMT-paja.



Mikä on Reflow juotoskuljettimen nopeus?

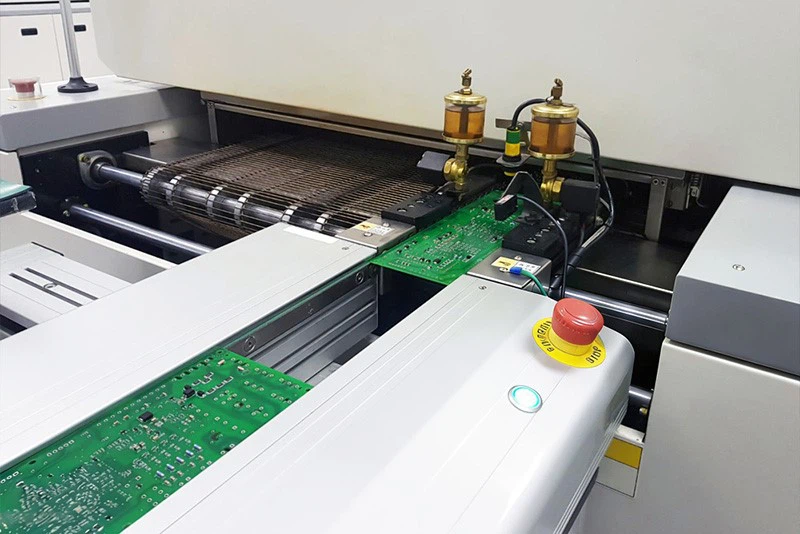

Reflow juotoskuljettimen nopeus tarkoittaa nopeutta, jolla piirilevy kulkee reflow-uunin kuumennusvyöhykkeiden läpi. Se mitataan tyypillisesti senttimetreinä minuutissa (cm/min) tai tuumina minuutissa (in/min).

Kuljettimen nopeus ei toimi itsenäisesti. Se toimii yhdessä:

• Takaisinvirtauslämpötilaprofiili
• Vuon aktivointikäyttäytyminen
• PCB:n lämpömassa
• Komponentin tyyppi ja asettelu

Yhdessä nämä tekijät määräävät, muodostuvatko juotosliitokset oikein ja luotettavasti.





Miksi kuljettimen nopeus on kriittinen reflow-juotosprosessissa?

Lämpöviipymisajan hallinta

Kuljettimen nopeus määrittää, kuinka kauan piirilevy pysyy reflow-uunin kullakin vyöhykkeellä, mukaan lukien:

• Esilämmitys
• Liotus
• Reflow (aika likviduksen yläpuolella)
• Jäähdytys

Tarkka nopeudensäätö varmistaa tasaisen lämpenemisen, oikean juotospastan sulamisen ja riittävän kaasun vapautumisen. Tämä auttaa estämään vikoja, kuten ei--kastumista, hautakiviä tai kylmiä liitoksia.

Väärän kuljettimen nopeuden riskit

• Liian nopeasti:

Riittämätön esilämmitys, epätäydellinen vuon aktivointi, loukkuun jääneet haihtuvat aineet ja korkeammat tyhjiömäärät.

• Liian hidas:

Komponenttien ylikuumeneminen, piirilevyn muodonmuutos, vuon hiiltyminen ja alentunut suorituskyky.



Tärkeimmät tekijät, jotka vaikuttavat uudelleenvirtauskuljettimen nopeusasetuksiin

Piirilevyjen suunnittelu ja materiaalit

Levyn paksuus, kerrosten lukumäärä, kuparin jakautuminen ja alustan tyyppi (esim. FR-4 tai korkeataajuiset{5}}materiaalit) määräävät lämpökapasiteetin. Paksummat tai kupariraskaat levyt vaativat yleensä hitaampia kuljettimen nopeuksia lämmön tunkeutumisen varmistamiseksi.

Komponentin tyyppi ja asettelu

Suuritiheyksiset kokoonpanot, joissa käytetään BGA:ta, QFN:ää tai-pienkorkeuskomponentteja, vaativat tiukempaa lämmönhallintaa. Hitaammat nopeudet auttavat saavuttamaan tasaisen juotoksen ja vähentävät vikojen riskiä.

Juotospastan ominaisuudet

Eri juotosseoksilla (kuten SAC305 tai SnPb) ja sulatejärjestelmillä on ainutlaatuiset sulamispisteet ja aktivointiikkunat. Kuljettimen nopeuden on oltava juotospastan suositellun reflow-profiilin mukainen.

Reflow-uunin suunnittelu

Kuuma-ilmakonvektio-, infrapuna- ja hybridi-reflow-uunien lämmönsiirtotehokkuus vaihtelee. Kuljettimen nopeus on kalibroitava uunin kuumennustavan ja ilmavirran ominaisuuksien mukaan.



Kuinka kuljettimen nopeus vaikuttaa juotoksen laatuun

Liiallisen nopeuden aiheuttamat viat

• Huono juotteen kostutus:Flux ei aktivoidu täysin, mikä johtaa heikkoihin tai epätäydellisiin liitoksiin.
• Lämpöjännityshalkeilu:Nopeat lämpötilan muutokset lisäävät mikrohalkeamien riskiä erityisesti keraamisissa komponenteissa ja suurissa IC:issä.
• Lisääntynyt tyhjennys:Haihtuvat aineet eivät pääse poistumaan ajoissa ja jäävät loukkuun sulaan juotteeseen.

Liian hitaasta nopeudesta johtuvat ongelmat

• Komponenttien ja piirilevyjen vauriot:Pitkäaikainen altistuminen korkeille lämpötiloille voi vahingoittaa lämpö{0}}herkkiä osia tai aiheuttaa PCB:n värjäytymistä ja delaminaatiota.
• Flux-jäännöshiiletys:Kovat jäämät voivat häiritä sähkötestausta ja{0}}pitkän aikavälin luotettavuutta.
• Alempi tuotantotehokkuus:Alennettu kuljetinnopeus rajoittaa suoraan tuotantoa ja lisää yksikkökustannuksia.



Parhaat käytännöt reflow-juotoskuljettimen nopeuden optimointiin

Nopeuden optimointi piirilevyn ominaisuuksien perusteella

1. Aloita lämpöprofiloinnilla

Käytä lämpöpareja tai profilointityökaluja lämpötilakäyrien mittaamiseen eri nopeuksilla. Varmista, että huippulämpötila ja aika nesteen yläpuolella vastaavat juotospastan vaatimuksia.

2. Käytä segmentoitua prosessiohjausta

Nykyaikaiset reflow-uunit mahdollistavat vyöhykepohjaisen{0}}optimoinnin. Esimerkiksi:

• Hitaampi nopeus esilämmitysvyöhykkeellä tasaista lämpötilan nousua varten
• Optimoitu nopeus uudelleenvirtausvyöhykkeellä rajoittamaan altistumista{0}}korkealle lämpötilalle

3. Noudata juotospastasuosituksia

Käytä toimittajan suosittelemaa lämpöprofiilia sopivan nopeusalueen laskemiseen, joka sallii yleensä ±10 % säätövaran.





Reflow-uunin parametrien koordinoitu säätö

• Lämpötilan ja nopeuden synkronointi:

Kuljettimen nopeuden lisääminen vaatii korkeampia vyöhykelämpötiloja riittävän lämpösyötön ylläpitämiseksi.

• Ilmavirran optimointi:

Konvektiouuneissa suurempi ilmavirtaus parantaa lämmönsiirtoa, mutta sitä on valvottava, jotta vältetään pienten osien siirtyminen.

• Kuljetinjärjestelmän kalibrointi:

Tarkista ketju- tai verkkohihnat säännöllisesti varmistaaksesi vakaan, tärinättömän-toiminnan.



Prosessin seuranta ja jatkuva parantaminen

• Reaaliaikainen{0}}profilointi:

Käytä lämpötilan profilointijärjestelmiä (esim. KIC) seurataksesi jatkuvasti todellisia lämpökäyriä.

• AOI- ja SPI-korrelaatio:

Analysoi juotosliitosviat ja liitä tilavuustiedot kuljettimen nopeuden ohella tunnistaaksesi prosessitrendit.

• DOE{0}}pohjainen optimointi:

Käytä Design of Experiments (DOE) -tekniikkaa uusille tuotteille vahvojen nopeusikkunoiden määrittämiseksi ja prosessien standardoimiseksi.



Real{0}}maailman sovelluksia TECOOn SMT-työpajasta

Tapaus 1: Nopeat{1}}kommunikaatiopiirilevyt

• Haaste: 2,4 mm:n paksuisen piirilevyn, jossa oli useita maadoituskerroksia, reunoissa oli kylmäjuoteliitoksia.
• Ratkaisu: Pienennetty nopeutta 85 cm/min arvosta 70 cm/min ja nostettu esilämmityslämpötilaa 10 astetta.
• Tulos: Tyhjyysaste putosi 15 %:sta alle 5 %:iin, ja juotosliitoksen laatu parani selvästi.

Tapaus 2: Miniatyyri puettava elektroniikka

• Haaste: Ohuet 0,6 mm:n piirilevyt vääntyivät suurella nopeudella ja kärsivät lämpövaurioista alhaisella nopeudella.
• Ratkaisu: Verkkohihnakuljetin nopeudella 65 cm/min, vähennetty ilmavirtaus ja lisätyt tukikiinnikkeet.
• Tulos: Tuotto kasvoi 92 %:sta 99,5 %:iin, vääntymisen hallinnassa alle 0,1 %:n.

Tapaus 3: Yhdistelmälyijy ja lyijy{1}}vapaa kokoonpano

• Haaste: Ristiriitaiset lämpövaatimukset samalla piirilevyllä.
• Ratkaisu: Aseta perusnopeudeksi 75 cm/min ja käytä valikoivaa lämmöneristystä lyijypitoisille alueille.
• Tulos: Luotettavat juotosliitokset sekä metalliseoksille että laajemmalle prosessiikkunalle.



Johtopäätös: Kuljettimen nopeus on strateginen SMT-prosessiparametri

Juotoskuljettimen nopeus ei ole vain numeerinen asetus-se on strateginen parametri, joka yhdistää termodynamiikan, materiaalitieteen ja laitteiden suorituskyvyn. TECOO:ssa käytämme tietoihin-ohjautuvaa, suunnitteluun- keskittyvää lähestymistapaa kohdistaaksemme kuljettimen nopeuden koko SMT-prosessiketjuun, mikä varmistaa korkean juotoksen laadun ja tehokkaan massatuotannon.



Koska IoT{0}}yhteensopivat laitteet ja tekoäly-ohjattu prosessinhallinta kehittyvät jatkuvasti, mukautuva ja reaaliaikainen-kuljettimen nopeuden optimointi on avainasemassa älykkään SMT:n tulevaisuudessa.valmistus.
